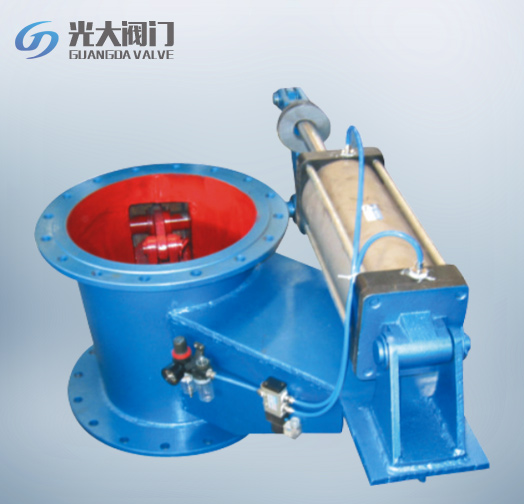

氣動鐘形卸灰閥
氣動鐘形卸灰閥
產品型號：XH40W-4
公稱通徑：DN200~800mm
公稱壓力：PN0.4~0.8MPa
適用溫度：≤120℃
適用介質：含煤氣塵灰、煙氣塵灰、煤粉等干燥細粉物料
公稱通徑：DN200~800mm
公稱壓力：PN0.4~0.8MPa
適用溫度：≤120℃
適用介質：含煤氣塵灰、煙氣塵灰、煤粉等干燥細粉物料
分享到：
主要性能：
型號 | XH40W-4 | XH40W-8 | |||
公稱壓力MPa | 0.4 | 0.8 | |||
密封試驗壓力MPa | 0.44 | 0.88 | |||
強度試驗壓力MPa | 0.5 | 1.2 | |||
啟閉時間 | 氣動驅動S | ≤15 | 驅動源 | 氣動 | 壓縮空氣0.4-0.6MPa |
液動驅動S | ≤25 | 液動 | 壓力油4-6MPa | ||
適用溫度℃ | ≤120 | ||||
適用介質 | 含煤氣塵灰、煙氣塵灰、煤粉等干燥細粉物料 | ||||
主要外形機連接尺寸：
DN | D | D1 | D2 | D3 | D4 | D5 | A | L | L1 | N-&d |
200 | 370 | 330 | 280 | 390 | 350 | 300 | 740 | 350 | 480 | 8-18 |
250 | 420 | 380 | 330 | 440 | 400 | 350 | 790 | 400 | 530 | 12-18 |
300 | 480 | 440 | 380 | 500 | 460 | 400 | 840 | 450 | 580 | 12-22 |
350 | 530 | 490 | 430 | 550 | 510 | 450 | 910 | 500 | 630 | 12-22 |
400 | 620 | 570 | 500 | 650 | 600 | 500 | 960 | 550 | 680 | 16-22 |
450 | 670 | 620 | 550 | 700 | 650 | 550 | 1010 | 600 | 730 | 16-22 |
500 | 720 | 670 | 600 | 750 | 700 | 600 | 1060 | 640 | 770 | 20-22 |
600 | 835 | 700 | 700 | 865 | 810 | 700 | 1200 | 680 | 810 | 20-26 |
700 | 935 | 800 | 800 | 965 | 910 | 800 | 1300 | 730 | 860 | 24-26 |
800 | 1055 | 900 | 900 | 1083 | 1020 | 900 | 1400 | 760 | 890 | 24-30 |
