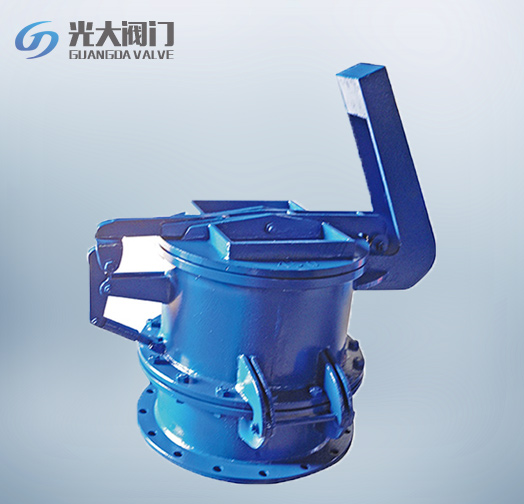

彈壓式泄爆閥
彈壓式泄爆閥
產品型號：XB-42-II
公稱通徑：DN300~1000mm
公稱壓力：≤0.1MPa
介質溫度：425 ℃
主要材料：碳鋼、鋁合金
適用范圍：天然氣、管道、石油
法蘭標準：GB/T9115-98
連接尺寸：GB2555-81PN2.5
檢測方法：GB/T13927-92
公稱通徑：DN300~1000mm
公稱壓力：≤0.1MPa
介質溫度：425 ℃
主要材料：碳鋼、鋁合金
適用范圍：天然氣、管道、石油
法蘭標準：GB/T9115-98
連接尺寸：GB2555-81PN2.5
檢測方法：GB/T13927-92
分享到：
結構特別及用途：
本系列泄爆閥由閥體、爆破膜、夾持器、閥蓋、重錘等零件組成。爆破膜裝在夾持器中間，與閥體用螺栓連接。系統超壓時，爆破膜破裂，瞬間泄壓，閥蓋彈起后在重力作用下復位。本泄爆閥在更換爆破膜時需垂直向上掀起閥體及夾持器。
爆破膜由用戶根據工藝特性自備，主要適用于建材、冶金、石油、化工等行區部門。
主要性能：
型號 | XB-61 XB-42 |
適用于爆破計算壓力（絕）MPa | 0.1 |
強度試驗壓力MPa | 1.5 |
工作溫度℃ | 壓縮易爆氣體 |
適用介質 | 壓縮易爆氣體 |
主要零件材料：
零件名稱 | 閥體 | 連接體 | 杠桿 | 閥蓋 | 密封圈 | 膜片 |
材料 | 碳素鋼 | 碳素鋼 | 碳素鋼 | 碳素鋼 | 橡膠 | 合金鋁 |
主要外形及連接尺寸表
DN | D | n-φd | D1 | b | L | L1 | H | 重量kg |
300 | 440 | 12-φ22 | 395 | 16 | 880 | 250 | 250 | 52 |
350 | 490 | 12-φ22 | 445 | 16 | 907 | 250 | 275 | 69 |
400 | 540 | 16-φ22 | 495 | 16 | 1010 | 250 | 300 | 77 |
450 | 595 | 16-φ22 | 550 | 16 | 1060 | 252 | 325 | 83 |
500 | 645 | 20-φ22 | 600 | 20 | 1180 | 300 | 370 | 112 |
600 | 755 | 20-φ26 | 705 | 20 | 1280 | 300 | 420 | 152 |
700 | 860 | 24-φ26 | 810 | 20 | 1390 | 300 | 470 | 193 |
800 | 975 | 24-φ30 | 920 | 20 | 1480 | 300 | 520 | 165 |
900 | 1075 | 24-φ30 | 1020 | 20 | 1590 | 350 | 600 | 335 |
1000 | 1175 | 28-φ30 | 1120 | 20 | 1680 | 350 | 650 | 375 |
