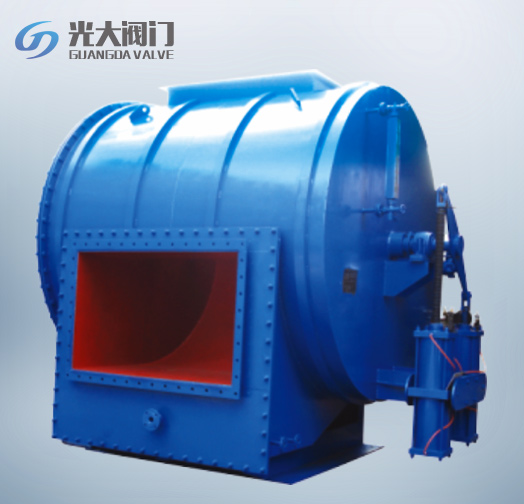

水封逆止閥
水封逆止閥
產品型號：SFNZF
公稱通徑：DN800~1800mm
公稱壓力：0.01 Mpa
殼體試驗壓力：0.015Mpa
密封試驗壓力：0.007Mpa
煤氣柜工作壓力：≤0.003Mpa，≤0.005Mpa
適用溫度：≤120 ℃
啟閉時間：≤15S
適用介質：轉爐煤氣等
公稱通徑：DN800~1800mm
公稱壓力：0.01 Mpa
殼體試驗壓力：0.015Mpa
密封試驗壓力：0.007Mpa
煤氣柜工作壓力：≤0.003Mpa，≤0.005Mpa
適用溫度：≤120 ℃
啟閉時間：≤15S
適用介質：轉爐煤氣等
分享到：
產品性能參數：
適用氣體 | 煤氣、含塵氣體、冷熱氣體 | 供水壓力 | 0.3～0.4 Mpa |
供氣壓力 | 0.5～0.8 Mpa | 供水量 | 1m3/h |
供氣量 | 0.5～1m3/min | 閥門啟閉時間 | <15秒（單程） |
產品主要零件材料：
零件名稱 | 水箱體、弧形閥板 | 軸 |
材料 | 碳鋼或錳鋼 | 不銹鋼 |
產品主要尺寸：
DN | 接口尺寸AXB | 接口尺寸 | n—Фd | L | L1 | L2 | L3 | H | 補水 |
800 | 480X1050 | 580X1150 | 32-Ф23 | 3400 | 1500 | 1300 | 1900 | 2900 | 80 |
900 | 580X1100 | 680X1200 | 34-Ф23 | 3500 | 1500 | 1300 | 2000 | 3000 | 80 |
1000 | 800X1200 | 920X1320 | 40-Ф23 | 3900 | 1600 | 1380 | 2150 | 3400 | 80 |
1100 | 800X1400 | 920X1520 | 44-Ф23 | 3900 | 1600 | 1380 | 2150 | 3400 | 80 |
1200 | 800X1400 | 920X1520 | 44-Ф23 | 3900 | 1600 | 1380 | 2150 | 3400 | 80 |
1300 | 880X1500 | 1000X1620 | 44-Ф23 | 4050 | 1600 | 1380 | 2200 | 3400 | 80 |
1400 | 970X1540 | 1080X1620 | 44-Ф23 | 4150 | 1600 | 1380 | 2200 | 3400 | 80 |
1500 | 1080X1850 | 1220X1990 | 56-Ф23 | 4350 | 1600 | 1400 | 2287 | 3600 | 100 |
1600 | 1080X1850 | 1220X1990 | 56-Ф23 | 4350 | 1600 | 1400 | 2287 | 3600 | 100 |
1700 | 1150X1900 | 1298X2050 | 56-Ф23 | 4350 | 1600 | 1400 | 2287 | 3600 | 100 |
1800 | 1250X2000 | 1402X2150 | 56-Ф23 | 4350 | 1600 | 1400 | 2287 | 3600 | 100 |
