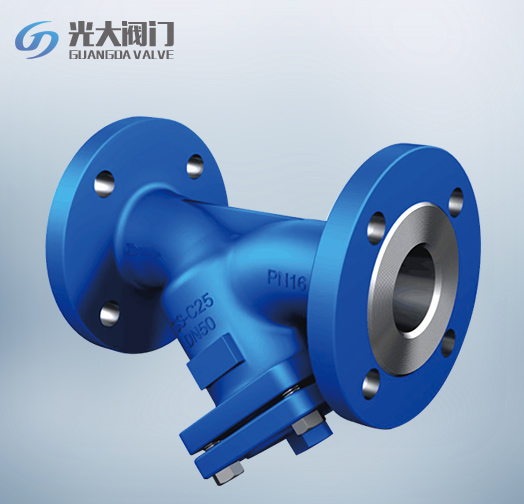

Y型過濾器

產品型號：GL41H
公稱通徑：DN15～500mm
公稱壓力：PN1.6~10MPa（150Lb~600Lb）
工作溫度：黃銅-30~380℃，碳鋼-80~425℃，不銹鋼-80~450℃
結構長度標準：DIN3202-F1
法蘭標準：DIN2531-2545

分享到：

產品詳細

Y型過濾器具有結構先進、阻力小、排污時間短、效率高、安裝檢修方便、成本低等特點。適用介質為水、蒸汽、油，可滿足不同管道需求。

Y型過濾器主要性能參數

型號	PN	工作壓力 (Mpa)	適用溫度 (℃)	適用介質
GL41H-10	10	1.0	≤ 120	水、蒸汽、油
GL41H-16	16	1.6	≤ 200	水、蒸汽、油
GL41H-16Q	16	1.6	≤ 220	水、蒸汽、油

Y型過濾器零部件材料

型號	材料
型號	閥體、閥蓋	過濾網	螺塞	墊片
GL41H-10	灰鑄鐵	不銹鋼	可鍛鑄鐵	橡膠石棉板
GL41H-16	灰鑄鐵	不銹鋼	可鍛鑄鐵	橡膠石棉板
GL41H-16Q	球磨鑄鐵	不銹鋼	可鍛鑄鐵	橡膠石棉板

Y型過濾器主要外形及結構尺寸 (mm)

型號	DN	L	D	z×?d	H	重量/kg
GL41H-10	50	250	160	4×?18	168
	65	280	180	4×?18	185
	80	315	195	4×?18	200
	100	370	215	8×?18	255
	125	450	245	8×?18	295
	150	510	280	8×?23	345
	200	560	335	8×?23	425
	250	745	390	12×?23	515
	300	780	440	12×?23	600
GL41H-16Q	50	250	160	4×?18	168
	65	280	180	4×?18	185
	80	315	195	8×?18	200
	100	370	215	8×?18	255
	125	450	245	8×?18	295
	150	510	280	8×?23	345
	200	560	335	12×?23	425
	250	745	405	12×?25	515
	300	780	460	12×?25	600
GL41H-16	32	180	135	4×?18	90	4.9
	40	220	145	4×?18	125	7.3
	50	240	160	4×?18	145	10.1
	65	280	180	4×?18	165	14
	80	320	195	8×?18	210	19.2
	100	380	215	8×?18	250	27
	125	440	245	8×?18	295	49.7
	150	480	280	8×?23	335	59.4
	200	600	335	12×?23	380	97.2
	250	605	405	12×?25	430	132.4
	300	635	460	12×?25	460	173.2
	350	696	520	16×?25	495	230
	400	790	580	16×?30	560	320
	450	850	640	20×?30	641	460
