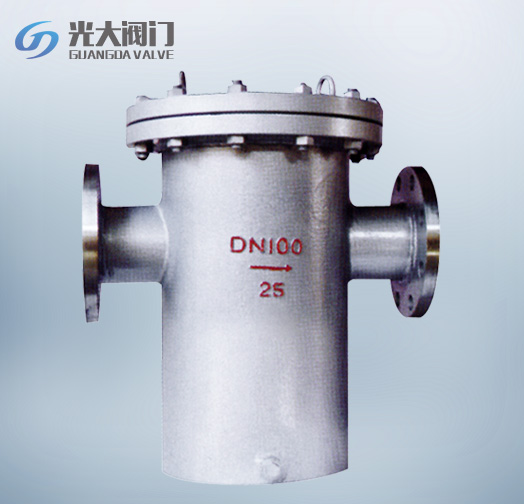

籃式過濾器

產品型號：SD16C
公稱通徑：DN25~300mm
公稱壓力：PN1.6~5.0MPa
適用溫度：-29~425℃
主要材質：25、WCB、CF8、CF8M、CF3、CF3M
法蘭尺寸：HG20592-97、ASME16.5a
壓力試驗：GB/T 13927-92、API598

分享到：

產品詳細

籃式過濾器主要性能參數

型號	PN	工作壓力/kg	適用溫度/℃	適用介質
SD16C-J16	16	1.6	-29~425℃	水、油品、蒸汽等
SD16C-J25	25	2.5
SD16C-J40	40	4.0
SD16S-J20	20	2.0
SD16S-J50	50	5.0
SD26C-J16	16	1.6
SD26C-J25	25	2.5
SD26C-J40	40	4.0
SD26C-J20	20	2.0
SD26C-J50	50	5.0

籃式過濾器零部件材料

型號	閥體材料
SD16C-J16	25、WCB、CF8、CF8M、CF3、CF3M
SD16C-J25
SD16C-J40
SD16S-J20
SD16S-J50
SD26C-J16
SD26C-J25
SD26C-J40
SD26C-J20
SD26C-J50

SD16C、SD16S 籃式過濾器主要外形及結構尺寸

DN	L	H	H1	H2	?	有效過濾面積/m2	重量/kg
25	220	480	160	260	76	0.003619	13.8
32	220	495	160	270	76	0.003619	16.5
40	280	550	180	300	114	0.005718	19
50	280	550	180	300	114	0.005718	23
65	330	650	220	350	140	0.009613	39
80	340	740	260	400	168	0.01539	52
100	420	880	310	470	219	0.02464	82
150	500	1175	430	620	273	0.04866	208
200	560	1540	530	780	325	0.07858	245
250	660	1890	640	930	426	0.12065	280
300	750	2130	840	1200	478	0.16537	390

SD26C 籃式過濾器主要外形及結構尺寸

DN	L	H	H1	H2	?	有效過濾面積/m2	重量/kg
200	560	1875	540	230	325	0.07858	303
250	660	2170	650	270	426	0.12065	439
300	750	2690	860	320	480	0.16537	576
350	800	3085	1010	370	500	0.2225	833
400	840	3445	1150	400	550	0.2916	839
450	960	3810	1310	440	600	0.3642	978
500	1080	4145	1440	470	700	0.4587	1444
