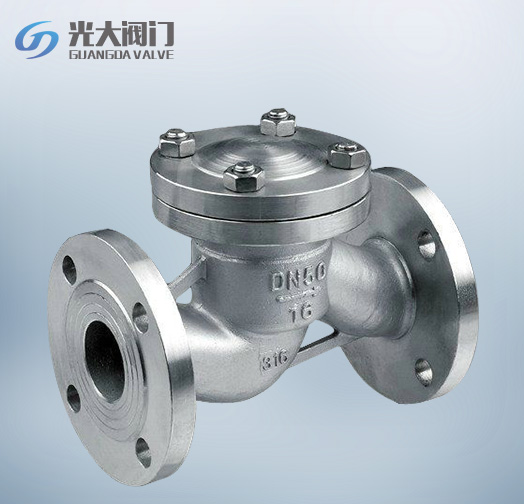

不銹鋼升降式止回閥

產品型號：H41W/H
公稱通徑：DN50～400mm
壓力范圍：PN10～160MPa
工作溫度：-196℃～+560℃
主體材質：碳鋼、不銹鋼、合金鋼
設計制造：GB12236
結構長度：GB12221
連接法蘭：JB/T79-1994
試驗與檢驗：JB/T9092-1999

分享到：

產品詳細

產品概述
升降式止回閥適用于中、小口徑管路的各種壓力、溫度和介質下控制接通或截?cái)喙苈方橘|(zhì)的啟閉裝置；依靠閥瓣自重和流體壓差實現自動阻止流體倒流。

產品特點

1、當介質由閥體箭頭所示流向進入閥體，介質的壓力作用在閥瓣上產生向上的推力，當介質推力大于閥瓣重力時，閥門打開。當閥后介質壓力作用在閥瓣上的力加上閥瓣自身重力大于閥前壓力作用在閥瓣上的力時，閥門關閉，阻止介質倒流。
2、升降式止回閥具有結構簡單，動作可靠，維修方便等優點，廣泛應用于凈化設備、石油、化工、冶金、電力、輕紡等生產過程中。

性能規范

閥體材料		公稱壓力 (MPa)	工作溫度 (℃)	適用介質
碳鋼		1.6-6.4	≤425	水、油品、蒸汽
碳鋼		10.0、16.0	≤450	／
不銹鋼	P	1.6-16.0	≤200	硝酸類
不銹鋼	R	／	／	醋酸類
鉻鎳鈦耐熱鋼	PI	1.6-6.4	≤550	石油、石油產品
鉻鉬鋼		1.6-16.0	≤550	油

主要外形尺寸

公稱壓力 PN	公稱通徑 DN	主要連接尺寸									外形尺寸
公稱壓力 PN	公稱通徑 DN	L	D	D 1	D 2	D 6	b	f	f 1	Z-φd	H
1.6MPa	40	200	145	110	85	-	16	2	-	4-18	95
	50	230	160	125	100	-	16	2	-	4-18	105
	65	290	180	140	120	-	18	2	-	4-18	120
	80	310	195	165	135	-	20	3	-	8-18	130
	100	350	215	180	155	-	20	3	-	8-18	140
	125	400	245	210	185	-	22	3	-	8-12	155
	150	480	280	240	210	-	24	3	-	8-23	180
	200	600	335	295	265	-	26	3	-	12-23	215
